¿Cómo se utilizan los cables unipolares sin revestimiento estándar de la UE en los sistemas eléctricos modernos?

El cableado eléctrico dentro de gabinetes de control, tableros de distribución, maquinaria y sistemas de construcción a menudo requiere cables que puedan enrutarse de manera eficiente a través de espacios limitados manteniendo al mismo tiempo un aislamiento eléctrico y una conductividad estables. A diferencia de los cables con una cubierta exterior adicional, los cables unipolares sin cubierta están diseñados con una construcción más compacta, lo que los hace adecuados para muchas aplicaciones de cableado fijo y conexión interna.

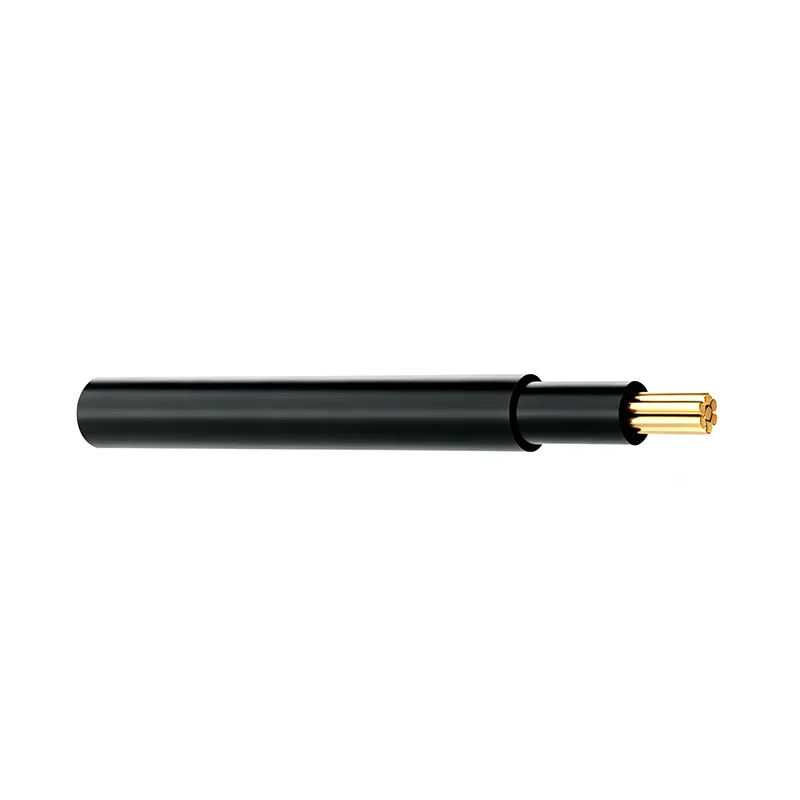

ElCables sin revestimiento de un solo núcleo estándar de la UEsuministrado porLINSHENGestán diseñados para aplicaciones eléctricas de bajo voltaje estándar europeo. La gama de productos utiliza conductores de cobre sin oxígeno, admite configuraciones de conductores sólidos y trenzados y está disponible con PVC o materiales aislantes personalizados. La especificación actual del producto cubre un rango de tensión nominal de 450/750 V y secciones de conductor de 1,5 mm² a 25 mm².

¿Por qué son útiles los cables unipolares para el cableado interno?

Enrutamiento eficiente en espacios limitados

Los gabinetes eléctricos y los equipos de automatización contienen numerosos componentes, terminales, interruptores, relés y dispositivos de control. El cableado a menudo debe pasar a través de canales estrechos y seguir rutas específicas entre componentes.

Una construcción de un solo núcleo hace que los cables individuales sean más fáciles de enrutar y organizar. Los instaladores pueden disponer diferentes conductores según el diseño del gabinete en lugar de manejar un cable multifilar más grande donde se requieren conexiones individuales.

Conexiones eléctricas más claras

Los conductores individuales se pueden identificar y enrutar por separado, lo que puede simplificar el trabajo de conexión dentro de tableros de distribución y gabinetes de control. Un etiquetado adecuado y rutas organizadas también pueden hacer que la inspección y el mantenimiento futuros sean más eficientes.

Configuración flexible

Diferentes circuitos pueden requerir diferentes tamaños de conductores. Una gama de cables unipolares que cubren varias secciones transversales permite a los diseñadores de sistemas seleccionar el tamaño del conductor de acuerdo con los requisitos actuales, las condiciones de instalación y las regulaciones eléctricas aplicables.

¿Dónde se aplican comúnmente estos cables?

Gabinetes de control eléctrico

Los gabinetes de control contienen una gran cantidad de conexiones eléctricas internas. Los circuitos de potencia, circuitos de control, interfaces de señales y conexiones de componentes pueden requerir diferentes tamaños de conductores y rutas de enrutamiento.

ElCables sin revestimiento de un solo núcleo estándar de la UESe puede utilizar para el cableado interno del gabinete cuando el método de instalación aplicable permita este tipo de cable. Sus características de enrutamiento flexibles pueden ayudar a los instaladores a crear rutas de cableado organizadas dentro de un espacio limitado en el gabinete.

Tableros de distribución

Los tableros de distribución requieren conexiones confiables entre la energía entrante, los dispositivos de protección de circuitos, los bloques de terminales y los circuitos salientes. Se pueden utilizar conductores unipolares para conexiones internas cuando el tipo de cable seleccionado y el método de instalación cumplen con los requisitos del sistema eléctrico.

Equipos de automatización industrial

La maquinaria industrial suele contener motores, sensores, componentes de control, relés, sistemas PLC, contactores y otros dispositivos eléctricos. La disposición del cableado debe adaptarse a la disposición física de estos componentes manteniendo al mismo tiempo conexiones eléctricas confiables.

Los cables LINSHENG se pueden aplicar a conexiones eléctricas internas en equipos de automatización y maquinaria de producción donde las especificaciones del cable son apropiadas para las condiciones de operación.

Sistemas eléctricos de construcción

Los cables unipolares estándar europeo también se utilizan en instalaciones eléctricas residenciales y comerciales adecuadas, incluidos circuitos de iluminación, conexiones de distribución y cableado interno fijo.

La aplicación real siempre debe estar determinada por las normas de instalación nacionales aplicables, el tipo de cable, el tamaño del conductor, la tensión nominal, el entorno de instalación y el método de protección requerido.

¿Qué parámetros eléctricos deben comprobar los compradores?

Las especificaciones anteriores deben tratarse como parámetros específicos del producto. Para una instalación en particular, los compradores deben confirmar el tipo de cable aplicable, la construcción del conductor, el material de aislamiento, la clasificación de temperatura y los requisitos reglamentarios antes de realizar el pedido.

¿Cómo afecta el tamaño del conductor a la selección del cable?

1,5 mm² para circuitos más pequeños

La opción de 1,5 mm² tiene una resistencia máxima del conductor de 12,1 Ω/km y puede considerarse para aplicaciones de cableado de corriente más baja adecuadas donde los requisitos de instalación permiten este tamaño de conductor.

2,5 mm² para conexiones eléctricas generales

La versión de 2,5 mm² tiene una resistencia máxima del conductor de 7,41 Ω/km y comúnmente se considera para una gama más amplia de requisitos de conexión eléctrica. La corriente real permitida depende del método de instalación, la temperatura ambiente, el agrupamiento, el aislamiento y los estándares aplicables.

4 mm² a 10 mm² para requisitos de corriente más altos

Las opciones de 4 mm², 6 mm² y 10 mm² proporcionan secciones transversales de conductor cada vez más grandes para aplicaciones que requieren una mayor capacidad de transporte de corriente. Los compradores deben calcular el tamaño del conductor requerido basándose en la carga real y las condiciones de instalación en lugar de seleccionar únicamente según la potencia nominal del equipo.

16 mm² y 25 mm² para conexiones más grandes

Las opciones de 16 mm² y 25 mm² están disponibles para sistemas eléctricos que requieren conductores más grandes. Para estas aplicaciones, durante la selección del cable se deben considerar la caída de voltaje, el método de instalación, la temperatura ambiente, la agrupación de conductores y las condiciones de cortocircuito.

¿Cuál es la diferencia entre conductores sólidos y trenzados?

Conductores sólidos

Un conductor sólido consta de un único elemento conductor. Puede proporcionar una estructura relativamente estable para cableado fijo y comúnmente se considera donde el cable no requiere movimiento frecuente.

La idoneidad de un conductor sólido depende del entorno de instalación, los requisitos de flexión, el diseño del terminal y el estándar de cable aplicable.

Conductores trenzados

Un conductor trenzado consta de varios cables más pequeños combinados en un solo conductor. Esta construcción generalmente proporciona mayor flexibilidad que un conductor sólido de la misma sección transversal.

Las configuraciones trenzadas pueden resultar útiles cuando el cableado debe seguir rutas curvas o cuando el espacio de instalación hace que la flexibilidad sea importante.

¿Qué se debe considerar al instalar cables sin revestimiento?

Protección contra daños mecánicos

Un cable sin revestimiento no tiene la misma protección mecánica adicional que proporciona una construcción con revestimiento. Por lo tanto, debe instalarse sólo en aplicaciones y ubicaciones donde se permita el tipo de cable seleccionado y se proporcione protección adecuada cuando sea necesario.

Enrutamiento correcto

El tendido de cables debe evitar bordes afilados, flexiones excesivas, componentes móviles, fuentes de calor excesivas y otras condiciones que podrían dañar el aislamiento. Dentro de los armarios eléctricos, los conductores deben disponerse de forma que se eviten tensiones mecánicas innecesarias.

Terminación apropiada

Los terminales, conectores, casquillos y otros componentes de conexión deben ser compatibles con el tipo y la sección transversal del conductor. Una mala terminación puede aumentar la resistencia del contacto y crear un calentamiento localizado.

Considere la agrupación de cables

Cuando se instalan juntos varios conductores cargados, se puede reducir la disipación de calor y es posible que sea necesario ajustar la corriente permitida. Por lo tanto, se deben considerar las condiciones de instalación y las regulaciones aplicables al determinar la capacidad de transporte de corriente.

¿Cómo afecta la temperatura a la selección del cable?

Temperatura ambiente

La temperatura ambiente afecta el rendimiento térmico de un cable eléctrico. Un cable instalado dentro de un gabinete de control caliente puede funcionar en condiciones diferentes a las del mismo cable instalado en un ambiente más frío.

El rango de temperatura de funcionamiento especificado del cable debe compararse con las condiciones reales de instalación.

Temperatura de funcionamiento del conductor

La especificación actual del producto proporciona un rango de temperatura de funcionamiento de -30 °C a +90 °C. El aumento de temperatura real y actual permitido aún depende del método de instalación y de los requisitos eléctricos relevantes.

Condiciones de temperatura a corto plazo

Las especificaciones del producto indican una capacidad de temperatura a corto plazo de hasta +250°C. Este parámetro no debe interpretarse como una temperatura de funcionamiento continuo y debe evaluarse de acuerdo con el estándar de cable aplicable y la condición de funcionamiento específica.

¿Por qué son importantes las normas europeas para la adquisición de cables?

Requisitos de producto estandarizados

Las normas europeas para cables establecen requisitos relacionados con la construcción de los conductores, las características eléctricas, el aislamiento, las dimensiones y las pruebas. El uso de un cable diseñado según el estándar aplicable puede simplificar la selección de productos para proyectos que atienden a los mercados europeos.

Documentación del proyecto

Los proyectos industriales y los fabricantes de equipos eléctricos pueden necesitar documentación técnica para demostrar que los componentes seleccionados corresponden a estándares específicos y requisitos del mercado.

LINSHENG identifica EN 60228 y HD 21.13 como estándares aplicables para su gama de cables unipolares estándar de la UE, mientras que el cumplimiento de CE, RoHS y REACH se puede cumplir de acuerdo con los requisitos del cliente y del mercado.

Los requisitos específicos del mercado aún se aplican

No se debe asumir automáticamente que un cable estándar de la UE es adecuado para todas las instalaciones en todos los países europeos. Antes de la adquisición también se deben revisar las regulaciones nacionales de cableado, los métodos de instalación, los requisitos contra incendios, las condiciones ambientales y las especificaciones del proyecto.

¿Cómo deberían los compradores comparar los diferentes proveedores de cables?

¿Qué pruebas de calidad son importantes para los cables unipolares?

Prueba de resistencia del conductor

Las pruebas de resistencia del conductor ayudan a verificar si el conductor cumple con las características eléctricas especificadas. La resistencia constante es importante para una transmisión de corriente estable y un rendimiento de caída de voltaje predecible.

Pruebas de tracción y alargamiento

Las pruebas mecánicas se pueden utilizar para evaluar las características del conductor y del aislamiento. Las mediciones de resistencia a la tracción y alargamiento proporcionan información sobre cómo responden los materiales a la tensión mecánica.

Inspección de aislamiento

Se debe comprobar el aislamiento para detectar defectos que puedan afectar a la seguridad eléctrica. La inspección puede incluir verificaciones dimensionales, inspección de apariencia y pruebas eléctricas de acuerdo con el estándar de producto aplicable.

Inspección de apariencia

La inspección visual ayuda a identificar defectos en la superficie, inconsistencias dimensionales, problemas de impresión u otras anomalías de fabricación antes de empaquetar y enviar el cable.

¿Cómo puede LINSHENG apoyar a los fabricantes de equipos eléctricos?

Múltiples tamaños de conductores

LINSHENGproporciona una gama de secciones transversales de conductores de 1,5 mm² a 25 mm², lo que permite a los fabricantes de equipos, contratistas eléctricos y distribuidores seleccionar diferentes tamaños según los requisitos del proyecto.

Suministro orientado al OEM

Los fabricantes de equipos eléctricos pueden exigir construcciones de conductores, materiales de aislamiento, colores, embalaje, etiquetado y documentación técnica específicos. Se pueden evaluar configuraciones de cables personalizadas según los requisitos del proyecto.

Aplicaciones en múltiples industrias

ElCables sin revestimiento de un solo núcleo estándar de la UESe puede considerar para gabinetes de control, tableros de distribución, equipos de automatización industrial, cableado de maquinaria e instalaciones eléctricas residenciales o comerciales adecuadas.
